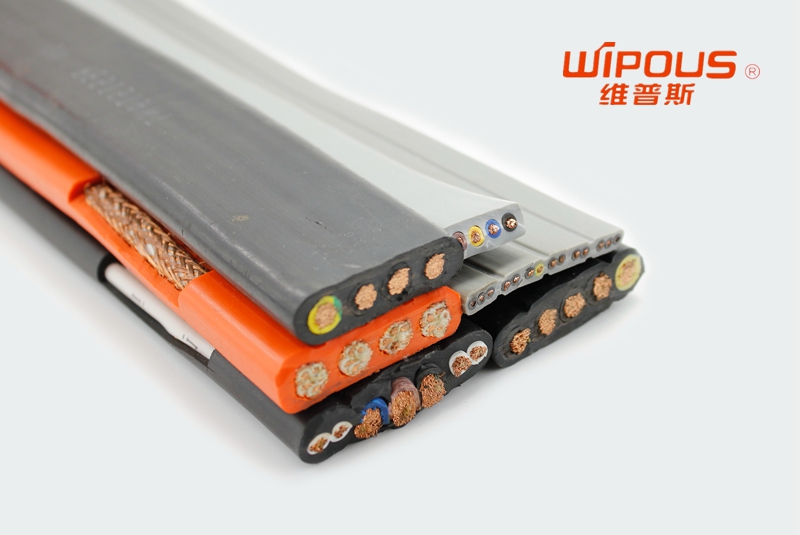

TS-Crane-H 耐低温扁平起重机电缆
产品详情介绍
电缆数据

  产品应用:

乔浦TS-Crane-H适合在室内作为控制和动力电缆,用于起重机和输送机系统。相比较圆电缆,其紧密铺设的芯线能够实现更小的弯曲半径。该 CC-flat cable的PVC外护套使其能够在低温情况下使用。该电缆也适合安装在电梯和起重机中,只要悬挂长度不超过35m,并且运行速度不超过1.6m/s。外护套极其耐油、酸和碱。

产品结构:
裸铜丝多股精绞成束,PVC芯线绝缘,芯线颜色根据VDE0293 308,3芯以上在中间带绿/黄保护接地导线。外护套材料采用耐低温柔性PVC,阻燃(符合VDE 0482,第265-2-1款按照EN50265-2-1和IEC60332-1标准)。外护套颜色黑色。

技术参数:
额定电压:小于等于1,0mm2: 300/500 V        大于等于1,5mm2: 450/750 V
测试电压:3000 V
导体绞合方式:纯铜绞合   符合VDE 0295, 5类标准
绝缘阻抗:最小20 MOhm X km
温度范围:固定安装: -30°C至+70°C
              移动安装: -5 °C至+70°C
弯曲半径:移动安装      电缆厚度小于等于 8 mm: 5 x 电缆厚度
                                    电缆厚度小于等于12 mm: 8 x 电缆厚度
                                    电缆厚度大于12 mm: 10 x 电缆厚度
符合标准:符合 VDE 0281,403部分和404部分

产品特性和符合认证:
1、耐寒性,耐候性优异
2、抗拉,抗撕裂性能稳定
3、耐油,耐磨,使用寿命长
型号 芯线根数+导体截面积 电缆消耗铜量
(kg/km)
电缆近似外径
(mm Max.)
电缆近似重量
(kg / km)
TS-Crane-H-0.75-4C 4G0.75 29.0  4.2*12.6 90.0
TS-Crane-H-0.75-8C 8G0.75 58.0  4.2*23.2 175.0
TS-Crane-H-0.75-12C 12G0.75 86.0  4.2*33.8 260.0
TS-Crane-H-0.75-18C 18G0.75 130.0  4.2*50.2 380.0
TS-Crane-H-0.75-24C 24G0.75 172.8  4.2*65.6 490.0
TS-Crane-H-1.0-4C 4G1.0 38.4  4.4*13.4 105.0
TS-Crane-H-1.0-5C 5G1.0 48.0  4.4*15.5 120.0
TS-Crane-H-1.0-8C 8G1.0 77.0  4.4*24.8 205.0
TS-Crane-H-1.0-12C 12G1.0 115.0  4.4*36.2 300.0
TS-Crane-H-1.0-18C 18G1.0 173.0  4.4*53.8 450.0
TS-Crane-H-1.0-24C 24G1.0 230.4  4.4*70.4 590.0
TS-Crane-H-1.5-4C 4G1.5 58.0  5.1*14.8 167.0
TS-Crane-H-1.5-5C 5G1.5 72.0  5.1*17.7 187.0
TS-Crane-H-1.5-7C 7G1.5 101.0  5.1*25.2 217.0
TS-Crane-H-1.5-8C 8G1.5 115.0  5.1*27.2 267.0
TS-Crane-H-1.5-10C 10G1.5 144.0  5.1*34.0 312.0
TS-Crane-H-1.5-12C 12G1.5 173.0  5.1*40.5 393.0
TS-Crane-H-1.5-18C 18G1.5 259.0  5.1*61.4 665.0
TS-Crane-H-1.5-24C 24G1.5 346.0  5.1*83.0 786.0
TS-Crane-H-2.5-4C 4G2.5 96.0  5.8*18.0 202.0
TS-Crane-H-2.5-5C 5G2.5 120.0  5.8*21.5 260.0
TS-Crane-H-2.5-7C 7G2.5 168.0  5.8*31.7 345.0
TS-Crane-H-2.5-8C 8G2.5 192.0  5.8*33.7 389.0
TS-Crane-H-2.5-10C 10G2.5 240.0  5.8*42.6 490.0
TS-Crane-H-2.5-12C 12G2.5 288.0  5.8*49.5 580.0
TS-Crane-H-2.5-24C 24G2.5 605.0  5.8*102 1160.0
TS-Crane-H-4-4C 4G4 154.0  7.0*21.1 311.0
TS-Crane-H-4-5C 5G4 192.0  7.0*26 397.0
TS-Crane-H-4-7C 7G4 269.0  7.0*35.5 539.0
TS-Crane-H-6-4C 4G6 230.0  8.0*22.4 432.0
TS-Crane-H-6-5C 5G6 288.0  8.0*31.4 550.0
TS-Crane-H-6-7C 7G6 403.0  8.0*42.8 755.0
TS-Crane-H-10-4C 4G10 384.0  9.6*28.7 712.0
TS-Crane-H-10-5C 5G10 480.0  9.6*37.5 1120.0
TS-Crane-H-16-4C 4G16 614.0  11.0*34.8 961.0
TS-Crane-H-16-5C 5G16 768.0  11.0*43.5 1280.0
TS-Crane-H-25-4C 4G25 960.0  13.3*42.5 1484.0
TS-Crane-H-35-4C 4G35 1344.0  14.5*49.6 1988.0
TS-Crane-H-50-4C 4G50 1920.0  17.5*58.4 2880.0
TS-Crane-H-70-4C 4G70 2688.0  20.0*63.0 3847.0
