产品应用:

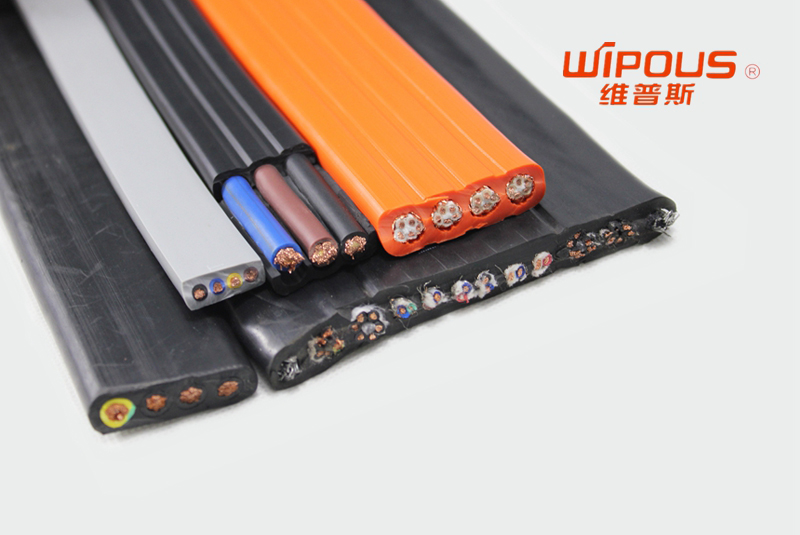

乔浦TS-Crane-S屏蔽电缆主要在室内作为控制和信号用电缆,用于起重机和传输机。铜丝单芯屏蔽和每组芯线单独屏蔽使该电缆能适用于需要电磁兼容的区域。相比较圆电缆,其紧密铺设的屏蔽芯线能够大幅减小弯曲半径。TS-Crane-S可以安装在干燥或潮湿的房间。外护套极耐油,酸和碱。
型号 | 芯线根数+导体截面积 | 电缆消耗铜量 (kg/km) |
电缆近似外径 (mm Max.) |
电缆近似重量 (kg / km) |
TS-Crane-S-0.50-5C | 5G(0.50) | 61.4 | 3.4*21.0 | 150.0 |
TS-Crane-S-4*0.50-5C | 5*(4*0.50)* | 133.0 | 7.2*37.4 | 440.0 |
TS-Crane-S-4*0.50-7C | 7*(4*0.50)* | 222.0 | 10.3*50.0 | 750.0 |
TS-Crane-S-7*0.50-8C | 8G(7*0.50) | 455.0 | 11.7*68.6 | 1180.0 |
TS-Crane-S-4*0.50-14C | 14*(4*0.50)* | 444.0 | 10.3*100.0 | 1490.0 |
TS-Crane-S-1.0-4C | 4*(1.0)* | 57.5 | 5.0*13.9 | 130.0 |
TS-Crane-S-4*1.0-4C | 4G(4*1.0) | 315.0 | 11.0*33.5 | 630.0 |
TS-Crane-S-3*1.0-4C | 7G(3*1.0) | 275.0 | 10.3*50.0 | 760.0 |
TS-Crane-S-4*1.0-14C | 14G(3*1.0) | 551.0 | 10.3.*100.0 | 1510.0 |
TS-Crane-S-1.5-4C | 4*(1.5)* | 114.0 | 5.8*18.8 | 210.0 |
TS-Crane-S-1.5-8C | 8G(1.5) | 220.0 | 5.8*35.5 | 400.0 |
TS-Crane-S-1.5-8C | 8*(1.5)* | 220.0 | 5.8*35.5 | 400.0 |
TS-Crane-S-1.5-12C | 12*(1.5)* | 335.0 | 6.0*50.0 | 610.0 |
TS-Crane-S-2.5-4C | 4G(2.5) | 168.0 | 6.9*21.0 | 270.0 |
TS-Crane-S-4.0-4C | 4G(4.0) | 222.0 | 7.6*24.4 | 400.0 |
TS-Crane-S-6.0-4C | 4G(6.0) | 325.0 | 9.1*29.4 | 820.0 |
TS-Crane-S-10.0-4C | 4G(10.0) | 522.0 | 10.5*35.8 | 840.0 |
TS-Crane-S-16.0-4C | 4G(16.0) | 784.0 | 12.5*41.2 | 1243.0 |
TS-Crane-S-25.0-4C | 4G(25.0) | 1163.0 | 14.4*48.2 | 1762.0 |
