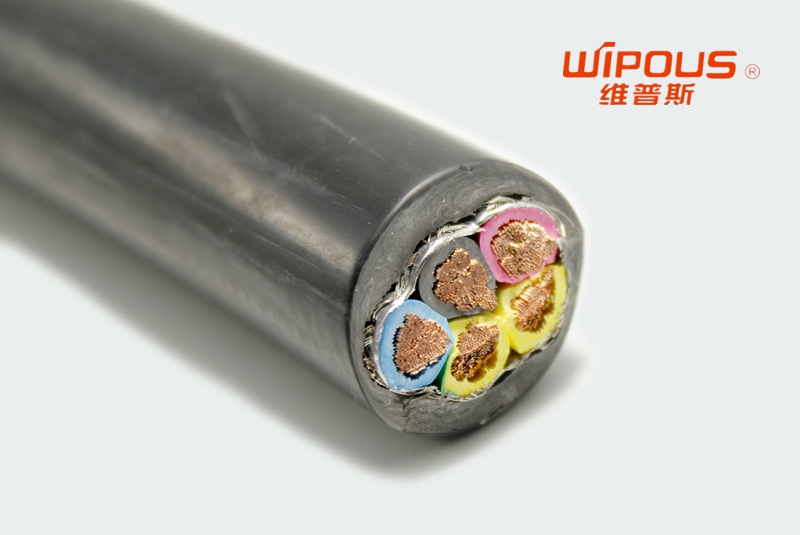

TS-D-HP PUR护套卷筒电缆
产品详情介绍
电缆数据

  产品应用:

乔浦TS-D-HP适合用于重型工业环境中。用于行车起重机,重型运输机械,集装箱吊机等卷筒机中收放使用。可在室外露天或室内干燥潮湿的环境中使用。该电缆采用特制PUR护套材质,PUR外护套使此款电缆适用于极其苛刻的工业环境和有腐蚀冷却剂和润滑油场合,具有极好的耐油性,抗磨损性能,抗微生物,抗水解,抗紫外线,防潮,保护电缆不受机械应力的损害。


产品结构:
导体:多股细绞成束裸铜丝,符合IEC 60228/VDE 0295,5类或者6类导体
绝缘:特制ERP橡胶混合材料
芯线:芯线绞合成缆,芯线颜色符合VDE 0293
          -J黑色芯线加白色数字编码
外护套:特制PUR混合材料
外护套颜色:黑色和灰色


技术参数:
工作电压:300V/500V,0.6/1KV
测试电压:1500V,3500V
绝缘电缆:≥20MΩ/Km(20℃)
最小弯曲半径:截面积≤20mm:大约6×D(线缆外径)
                       截面积>20mm:大约6.5×D(线缆外径)
工作温度:移动安装  -10℃到+80℃
                 固定安装-30℃到+90℃
阻燃特性:符合VDE 0472-804部分B类测试标准和IEC 60332-1

产品特性和符合认证:
1、高柔性,高耐弯曲
2、超强抗拉,抗撕裂性能
3、高耐油,耐磨,防潮性能



型号 芯线根数+导体截面积 电缆近似外径
(mm Max.)
电缆近似重量
(kg / km)
近似最大拉力
(N)
TS-D-HP-1.5-3C 3G1.5 13.9  223.0  2000
TS-D-HP-1.5-4C 4G1.5 15.0  260.0  2000
TS-D-HP-1.5-5C 5G1.5 15.9  295.0  2000
TS-D-HP-1.5-7C 7G1.5 16.9  365.0  2500
TS-D-HP-1.5-12C 12G1.5 24.0  570.0  2500
TS-D-HP-1.5-16C 16G1.5 24.8  651.0  2500
TS-D-HP-1.5-18C 18G1.5 25.9  698.0  3000
TS-D-HP-1.5-24C 24G1.5 31.0  1045.0  3000
TS-D-HP-1.5-30C 30G1.5 32.0  1240.0  3000
TS-D-HP-2.5-3C 3G2.5 16.0  285.0  2500
TS-D-HP-2.5-4C 4G2.5 17.3  390.0  2500
TS-D-HP-2.5-5C 5G2.5 18.7  435.0  3000
TS-D-HP-2.5-7C 7G2.5 20.0  539.0  3000
TS-D-HP-2.5-12C 12G2.5 25.0  846.0  3000
TS-D-HP-2.5-18C 18G2.5 28.0  1105.0  3500
TS-D-HP-2.5-24C 24G2.5 33.0  1483.0  3500
TS-D-HP-2.5-30C 30G2.5 35.6  1720.0  3500
TS-D-HP-4-4C 4G4 19.0  505.0  5000
TS-D-HP-6-4C 4G6 22.0  639.0  5000
TS-D-HP-10-4C 4G10 24.0  953.0  5000
TS-D-HP-16-4C 4G16 29.0  1290.0  5000
TS-D-HP-25-4C 4G25 38.9  1858.0  5000
TS-D-HP-35-4C 4G35 39.0  2450.0  5000
TS-D-HP-50-4C 4G50 45.0  3412.0  7500
TS-D-HP-70-4C 4G70 51.5  4439.0  7500
TS-D-HP-95-4C 4G95 58.5  6085.0  7500
TS-D-HP-120-4C 4G120 64.0  7400.0  7500
