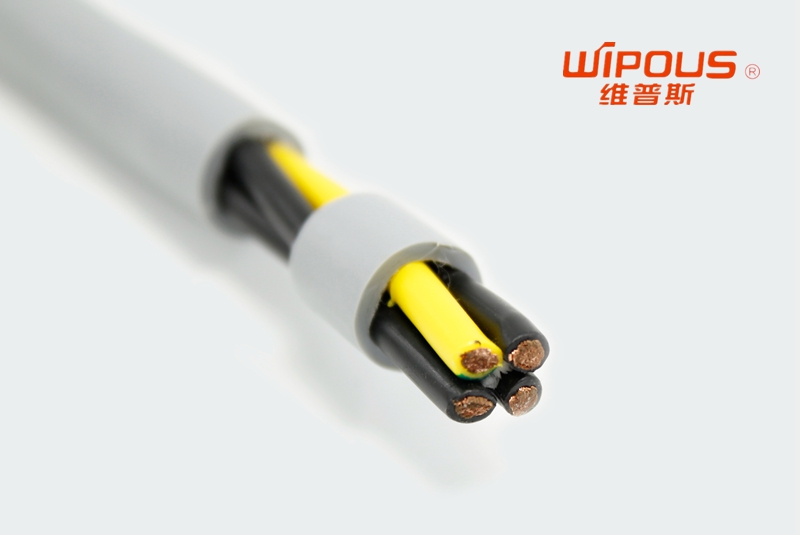

弯曲半径是指曲率半径,是把曲线上一个极小的段用一段圆弧代替,这个圆的半径就是弯曲半径。拖链电缆的弯曲半径包括两种类型:移动使用的弯曲半径和固定安装的弯曲半径。
移动使用的弯曲半径是指拖链电缆运动中的弯曲半径,一般不小于电缆外径的8倍。固定安装的弯曲半径是拖链电缆在静止时的弯曲半径,一般是电缆外径的5倍。
拖链电缆的最小相对弯曲半径是衡量电缆弯曲程度的一个重要指标,在实际应用过程中,可以代表由诸多运动所约束的弯曲成形极限。由于材料抗变形能力的限制,拖链电缆在弯曲过程中经常出现断芯、外皮破损、变形等缺陷,从不同质量要求的角度限制了拖链的弯曲成形极限。
通过大量的试验和生产经验证明,拖链电缆外侧伸长变形量超过一定数值后,由于拖链侧壁材料的局部变形失稳,电缆的弯曲质量受到影响。
在拖链电缆的弯曲设计与安装时,需要考虑拖链电缆弯曲半径,电缆技术参数中提供的弯曲半径是指拖链电缆的最小相对弯曲半径,是弯曲成形的极限。当电缆长时间处于极限状态,将导致不可逆转的损伤,也是拖链电缆断芯的一个重要因素。
