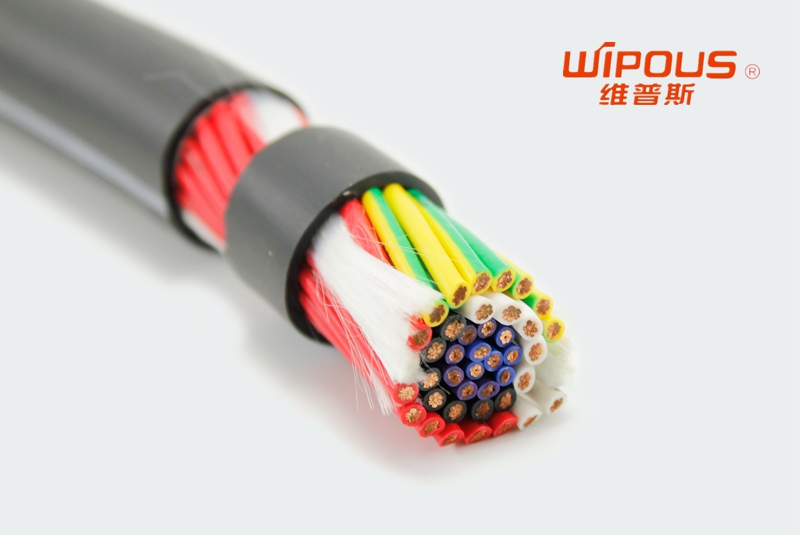

G-HPMC 高柔性PUR数据拖链电缆 300V
产品详情介绍
电缆数据

  产品应用:

乔浦G-HPMC高柔性非屏蔽数据电缆专门用于电子控制设备,机床等机械设备等移动的拖链系统中的数据及信号传输。特别适用于工业环境中,干燥或者潮湿的室内在室外露天移动安装。PUR外护套使此款电缆适用于极其苛刻的工业环境和有腐蚀性冷却剂和润滑油场合,具有极好的耐油性,抗磨损性,抗微生物,抗水解,抗化学腐蚀,抗紫外线,保护电缆不受机械应力的损害。可用于拖链系统中,适合频繁弯曲。当外部有电磁干扰时推荐使用带屏蔽线缆G-HPMCS系列产品。


产品结构:
导体:多股精细裸铜丝,符合UL 758标准
绝缘:特制PVC混合材料
芯线:芯线绞合成缆,彩芯标准符合DIN47100
          JZ 黑色芯线 白色数字编码 带黄绿导线
         JB 彩芯线  带黄绿导线
         OZ  黑色芯线  白色数字编码  不带黄绿导线
         OB  彩芯线  不带黄绿导线
外护套:特制PUR混合材料
外护套颜色:黑色和灰色

技术参数:
峰值工作电压:300V
测试电压:2000V
绝缘电阻:≥20MΩ/Km(20℃)
最小弯曲半径:移动安装:大约7.5×D(线缆外径)
                       固定安装:大约4×D(线缆外径)
工作温度:移动安装   -5℃到+80℃
                 固定安装  -30℃到+80℃
阻燃特性:符合VW-1,FT1
认证:UL20234

产品特性和符合认证:
移动特性:
1、敷设行程:100M,加速度40m/S²,移动速度5m/S
2、弯曲寿命:30次/分钟,>500万次
特性:
1、耐油,防水解和微生物
2、抗辐射,耐臭氧,耐酸碱,抗溶剂
3、高耐磨性,耐刻痕,能承受重的机械负荷
型号 芯线根数+导体规格 芯线根数+导体截面积 电缆近似外径
(mm Max.)
电缆近似重量
(kg / km)
G-HPMC-26AWG-2C 2*26AWG 2*0.14 4.2  22.5
G-HPMC-26AWG-3C 3*26AWG 3*0.14 4.4  25.4
G-HPMC-26AWG-4C 4*26AWG 4*0.14 4.7  29.5
G-HPMC-26AWG-5C 5*26AWG 5*0.14 5.1  34.0
G-HPMC-26AWG-6C 6*26AWG 6*0.14 5.4  38.5
G-HPMC-26AWG-7C 7*26AWG 7*0.14 5.4  41.5
G-HPMC-26AWG-8C 8*26AWG 8*0.14 5.8  46.0
G-HPMC-26AWG-9C 9*26AWG 9*0.14 6.3  51.6
G-HPMC-26AWG-16C 10*26AWG 10*0.14 6.7  57.5
G-HPMC-26AWG-12C 12*26AWG 12*0.14 6.9  63.5
G-HPMC-26AWG-14C 14*26AWG 14*0.14 7.3  70.6
G-HPMC-26AWG-16C 16*26AWG 16*0.14 7.6  78.0
G-HPMC-26AWG-18C 18*26AWG 18*0.14 8.0  85.5
G-HPMC-26AWG-20C 20*26AWG 20*0.14 8.2  91.6
G-HPMC-26AWG-21C 21*26AWG 21*0.14 8.4  96.1
G-HPMC-26AWG-24C 24*26AWG 24*0.14 9.4  110.1
G-HPMC-26AWG-25C 25*26AWG 25*0.14 9.6  114.5
G-HPMC-26AWG-27C 27*26AWG 27*0.14 9.6  119.2
G-HPMC-26AWG-36C 30*26AWG 30*0.14 10.0  130.5
G-HPMC-26AWG-32C 32*26AWG 32*0.14 10.5  140.9
G-HPMC-26AWG-36C 36*26AWG 36*0.14 10.9  156.4
G-HPMC-24AWG-2C 2*24AWG 2*0.25 4.4  26.2
G-HPMC-24AWG-3C 3*24AWG 3*0.25 4.6  30.0
G-HPMC-24AWG-4C 4*24AWG 4*0.25 5.0  35.2
G-HPMC-24AWG-5C 5*24AWG 5*0.25 5.4  40.7
G-HPMC-24AWG-6C 6*24AWG 6*0.25 5.8  46.4
G-HPMC-24AWG-7C 7*24AWG 7*0.25 5.8  50.3
G-HPMC-24AWG-8C 8*24AWG 8*0.25 6.2  56.0
G-HPMC-24AWG-9C 9*24AWG 9*0.25 6.8  62.9
G-HPMC-24AWG-10C 10*24AWG 10*0.25 7.2  70.2
G-HPMC-24AWG-12C 12*24AWG 12*0.25 7.4  78.1
G-HPMC-24AWG-14C 14*24AWG 14*0.25 7.8  87.3
G-HPMC-24AWG-16C 16*24AWG 16*0.25 8.2  96.7
G-HPMC-24AWG-18C 18*24AWG 18*0.25 8.6  106.3
G-HPMC-24AWG-20C 20*24AWG 20*0.25 8.9  114.4
G-HPMC-24AWG-21C 21*24AWG 21*0.25 9.1  120.0
G-HPMC-24AWG-24C 24*24AWG 24*0.25 10.3  139.9
G-HPMC-24AWG-25C 25*24AWG 25*0.25 10.5  146.6
G-HPMC-24AWG-27C 27*24AWG 27*0.25 10.5  153.0
G-HPMC-24AWG-30C 30*24AWG 30*0.25 11.0  168.1
G-HPMC-24AWG-32C 32*24AWG 32*0.25 11.5  181.3
G-HPMC-24AWG-36C 36*24AWG 36*0.25 12.0  201.4
G-HPMC-22AWG-2C 2*22AWG 2*0.34 4.7  31.1
G-HPMC-22AWG-3C 3*22AWG 3*0.34 4.9  36.1
G-HPMC-22AWG-4C 4*22AWG 4*0.34 5.4  42.9
G-HPMC-22AWG-5C 5*22AWG 5*0.34 5.8  50.0
G-HPMC-22AWG-6C 6*22AWG 6*0.34 6.3  57.3
G-HPMC-22AWG-7C 7*22AWG 7*0.34 6.3  62.6
G-HPMC-22AWG-8C 8*22AWG 8*0.34 6.7  69.8
G-HPMC-22AWG-9C 9*22AWG 9*0.34 7.4  78.5
G-HPMC-22AWG-10C 10*22AWG 10*0.34 7.8  87.8
G-HPMC-22AWG-12C 12*22AWG 12*0.34 8.1  98.4
G-HPMC-22AWG-14C 14*22AWG 14*0.34 8.5  110.4
G-HPMC-22AWG-16C 16*22AWG 16*0.34 8.9  122.9
型号 芯线根数+导体规格 芯线根数+导体截面积 电缆近似外径
(mm Max.)
电缆近似重量
(kg / km)
G-HPMC-22AWG-18C 18*22AWG 18*0.34 9.4  135.4
G-HPMC-22AWG-20C 20*22AWG 20*0.34 9.7  146.2
G-HPMC-22AWG-21C 21*22AWG 21*0.34 9.9  154.8
G-HPMC-22AWG-24C 24*22AWG 24*0.34 11.2  183.3
G-HPMC-22AWG-25C 25*22AWG 25*0.34 11.5  192.1
G-HPMC-22AWG-27C 27*22AWG 27*0.34 11.5  200.9
G-HPMC-22AWG-30C 30*22AWG 30*0.34 12.0  220.9
G-HPMC-22AWG-32C 32*22AWG 32*0.34 12.6  238.1
G-HPMC-22AWG-36C 36*22AWG 36*0.34 13.1  264.7
G-HPMC-20AWG-2C 2*20AWG 2*0.5 5.0  38.3
G-HPMC-20AWG-3C 3*20AWG 3*0.5 5.3  45.2
G-HPMC-20AWG-4C 4*20AWG 4*0.5 5.7  54.2
G-HPMC-20AWG-5C 5*20AWG 5*0.5 6.2  63.7
G-HPMC-20AWG-6C 6*20AWG 6*0.5 6.7  73.4
G-HPMC-20AWG-7C 7*20AWG 7*0.5 6.7  80.8
G-HPMC-20AWG-8C 8*20AWG 8*0.5 7.3  90.5
G-HPMC-20AWG-9C 9*20AWG 9*0.5 8.0  101.9
G-HPMC-20AWG-10C 10*20AWG 10*0.5 8.5  114.0
G-HPMC-20AWG-12C 12*20AWG 12*0.5 8.8  128.7
G-HPMC-20AWG-14C 14*20AWG 14*0.5 9.3  145.2
G-HPMC-20AWG-16C 16*20AWG 16*0.5 9.9  163.2
G-HPMC-20AWG-18C 18*20AWG 18*0.5 10.5  183.0
G-HPMC-20AWG-20C 20*20AWG 20*0.5 10.8  199.4
G-HPMC-20AWG-21C 21*20AWG 21*0.5 11.1  210.6
G-HPMC-20AWG-24C 24*20AWG 24*0.5 12.6  248.8
G-HPMC-20AWG-25C 25*20AWG 25*0.5 12.9  260.6
G-HPMC-20AWG-27C 27*20AWG 27*0.5 12.9  273.2
G-HPMC-20AWG-30C 30*20AWG 30*0.5 13.5  300.6
G-HPMC-20AWG-32C 32*20AWG 32*0.5 14.1  323.7
G-HPMC-20AWG-36C 36*20AWG 36*0.5 14.7  360.3
G-HPMC-18AWG-2C 2*18AWG 2*1.0 5.5  50.4
G-HPMC-18AWG-3C 3*18AWG 3*1.0 5.9  60.8
G-HPMC-18AWG-4C 4*18AWG 4*1.0 6.4  73.8
G-HPMC-18AWG-5C 5*18AWG 5*1.0 7.0  87.4
G-HPMC-18AWG-6C 6*18AWG 6*1.0 7.6  101.3
G-HPMC-18AWG-7C 7*18AWG 7*1.0 7.6  112.5
G-HPMC-18AWG-8C 8*18AWG 8*1.0 8.2  126.3
G-HPMC-18AWG-9C 9*18AWG 9*1.0 9.0  142.4
G-HPMC-18AWG-10C 10*18AWG 10*1.0 9.7  160.1
G-HPMC-18AWG-12C 12*18AWG 12*1.0 10.1  183.7
G-HPMC-18AWG-14C 14*18AWG 14*1.0 10.7  210.7
G-HPMC-18AWG-16C 16*18AWG 16*1.0 11.4  238.9
G-HPMC-18AWG-18C 18*18AWG 18*1.0 12.2  267.9
G-HPMC-18AWG-20C 20*18AWG 20*1.0 12.6  292.5
G-HPMC-18AWG-21C 21*18AWG 21*1.0 12.9  308.8
G-HPMC-18AWG-24C 24*18AWG 24*1.0 14.6  363.7
G-HPMC-18AWG-25C 25*18AWG 25*1.0 15.0  380.8
G-HPMC-18AWG-27C 27*18AWG 27*1.0 15.0  400.2
G-HPMC-18AWG-30C 30*18AWG 30*1.0 15.6  440.8
G-HPMC-18AWG-32C 32*18AWG 32*1.0 16.3  474.3
G-HPMC-18AWG-36C 36*18AWG 36*1.0 17.1  528.3
G-HPMC-16AWG-2C 2*16AWG 2*1.5 6.6  80.8
G-HPMC-16AWG-3C 3*16AWG 3*1.5 7.2  99.2
G-HPMC-16AWG-4C 4*16AWG 4*1.5 7.9  118.2
