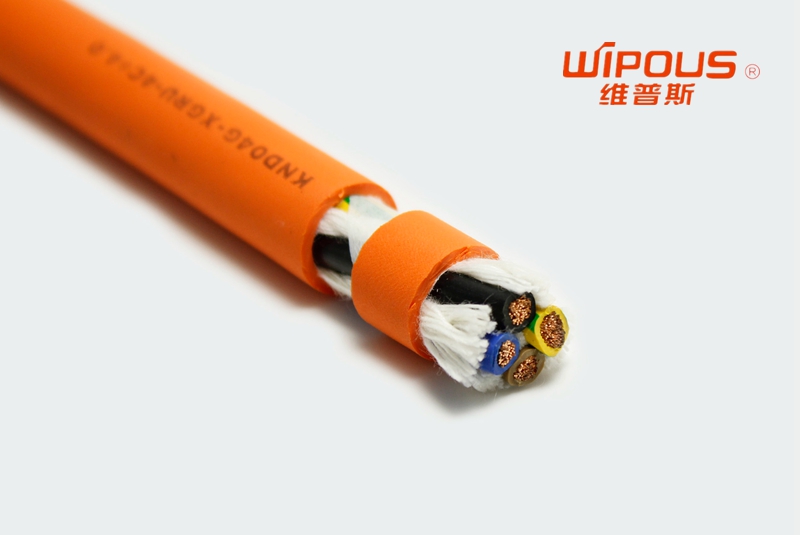

柔性电缆的结构是柔性电缆区别于其他电缆最大的构成因素。下面我们来了解一下组成柔性电缆的七大结构 ：
一、芯线股
柔性芯线股结构越柔软越好，导体采用超细无氧精绞铜丝。
二、芯线绝缘
柔性电缆内的绝缘材料不能彼此粘带，与此同时绝缘层还需要支撑每股单独的导线。因此只有**的高压成型的PVC/TPE材料才能在适用于拖链的数百万米电缆应用中，证实它们的可靠性，耐用性。
三、内护套
柔性电缆挤压式成型的内护套应用取代廉价的羊毛材料或其他填充物，从而确保绞线结构不会散乱。
四、外护套
柔性电缆由不同的改良材料制成的外护套具有不同的功能：抗UV（UV：紫外线）、抗低温、耐油以及高性价比。但所有这些外护套都有一个共同点：高耐磨性，并且不会粘附任何东西。外护套必须具有高柔性，但也要有支撑功能，因此必须高压挤压成型
五、抗拉中心
根据柔性电缆线芯数量以及每根芯线交叉区域的空间，在电缆线的中心尽可能的有一根真正的中心填充线（而不是像通常情况下，有一些填充料或废料制成的垃圾芯线填充）这种方法能有效的保护绞线结构，防止线游离到电缆的中心区域。
六、屏蔽
高柔性电缆通过优化的编织角度将屏蔽层紧紧的编织在内护套外。松散的编织带会降低信号抗干扰能力并且屏蔽层也很快因屏蔽线的断裂而失效。紧密编织的屏蔽层同时还具有抗扭力、抗扭转性能
七、绞线结构
柔性电缆绞线结构必须以最佳的绞合节距绕在一个稳定的抗拉中心周围。然而，由于采用了绝缘材料，绞线结构应按其运动时的状态特点来设计。当芯线数量≥12时，就应该采用成束绞合方式。
