1、弹簧驱动式卷筒电缆用于控制电缆的卷起和放出,主要用于起重机,堆垛装置或废水处理技术等场合。螺旋弹簧驱动卷筒更加可靠,价格更低,可以与电动卷筒相互替换。特别是对于移动设备没有内部电源的情况下。弹簧驱动卷筒的法兰由镀锌金属板材制成,并且法兰的外缘经过卷曲处理。卷轴核心由金属板材制成,外层用聚酯涂层保护,能很好的起到防止腐蚀的作用。
2、卷筒设计的基本原则
弹簧卷筒“水平放线”和“垂直放线”的两种应用方式都有表示。
横向电缆安装:电缆在连续平面上拖拽或用间隔小于1m的支撑将电缆撑离地面。不考虑电缆转向-60米/分钟。
卷筒安装在顶端运行速度为:10米/分钟--40米/分钟自由下垂的电缆长度L0不考虑。
3、卷筒和电缆的选择
弹簧
卷筒电缆必须安装在电缆可以自由放出和卷起,并且没有障碍物的位置上。强制导向和尺寸太小的导向轮在任何情况下都不允许的。
有AV12, AV19, AV28, AV40, AV50 和 AV60多个系列
•采用热镀锌钢材料 •可选聚酯涂层或不锈钢卷筒 •最多可满足高达52极供电需要,这取决于选用电缆的横截面积。
•模块化集电滑环,许用电流最高达200A •防护等级高达IP65/66 •适合室内和室外环境使用 •电缆容量取决于电缆的厚度和鼓轮的种类,电缆长度最高可达135m
5、主要安装类型: 标准水平往复:水平安装在移动设备上,
卷筒电缆最低点与卷筒之间的高度差在1m左右并且需要支撑离开地面。提升机构: 采用卷筒在上,
卷筒电缆自然垂下的垂直安装方式。
•弹簧

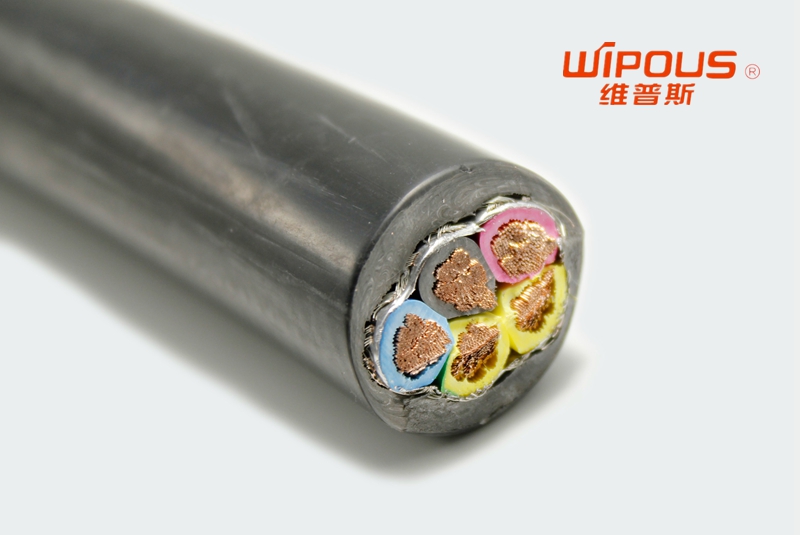

卷筒电缆参数: 直径,每米的重量,最小弯曲半径(=鼓轮的半径)
•根据额定电流,最高温度和最大的电缆层数决定所需电缆内芯尺寸。
•注意电缆层数会影响到电缆的正确选型。
•附加电缆长度 (和安装位置)用来计算所需的电缆长度。
•根据供电点位置和行走长度计算卷筒卷起长度。
•速度,安装高度以及供电方式(末端供电还是中间供电)来选择弹簧。(供电点要能承受足够的张力)。
