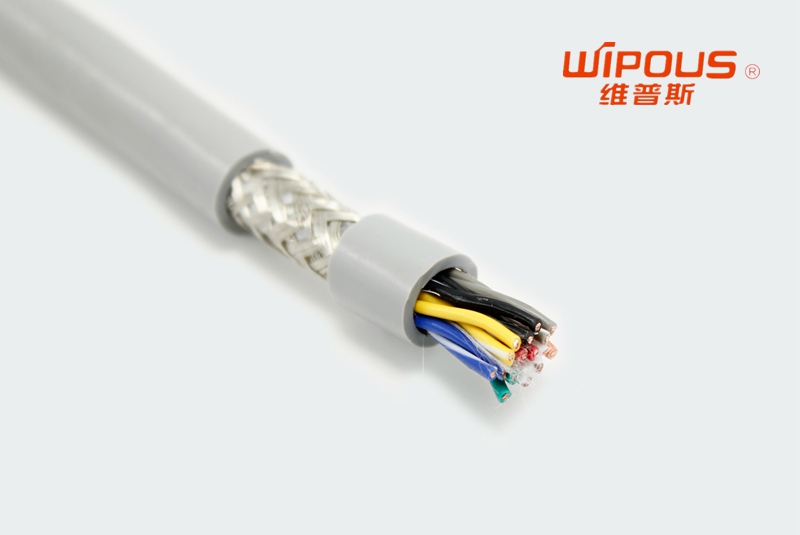

特制柔性PVC护套

镀锡铜丝编织屏蔽

镀锡铜丝导体

环保PVC绝缘

HRMCU-SP UL认证PVC柔性屏蔽对绞数据电缆 300V
产品详情介绍
电缆数据

  产品应用:

乔浦HRMCU-SP屏蔽对绞数据信号电缆具有UL&cUL认证可通用于北美市场。适用于计算机系统,电子控制设备,工业电子系统,数据传输系统等场合的数据及信号传输。特别适合用于工业环境中,干燥或者潮湿的室内,该线缆如果要在室外露天安装,必须做好防紫外线防护。该线缆具有良好的柔软性。护套采用耐油PVC,使线缆具有良好的耐油腐蚀性能。芯线对绞,大幅降低线缆内部芯线之间的电磁干扰。镀锡铜编织屏蔽使线缆具有较强的抗外界电磁干扰能力,保证数据及信号稳定传输。


产品结构:
导体:多股精细裸铜丝,符合UL 758标准
绝缘:特制PVC混合材料
芯线:芯线对绞后绞合成缆,彩芯标准符合DIN47100
         OZ  黑色芯线  白色数字编码
         OB  彩芯线  不带黄绿导线
屏蔽:镀锡铜编织屏蔽
外护套:特制PVC混合材料
外护套颜色:黑色和灰色

技术参数:
峰值工作电压:300V
测试电压:2000V
绝缘电阻:≥20MΩ/Km(20℃)
最小弯曲半径:移动安装:大约15×D(线缆外径)
                       固定安装:大约6×D(线缆外径)
工作温度:移动安装   -5℃到+80℃
                 固定安装  -30℃到+80℃
阻燃特性:符合VW-1,FT1
认证:UL2464,UL2517

产品特性和符合认证:
1、机械性能好,电绝缘性优异
2、超细导体,较小的弯曲角度
3、双绞线距短,传输特性稳定

型号 芯线根数+导体规格 芯线根数+导体截面积 电缆近似外径
(mm Max.)
电缆近似重量
(kg / km)
HRMCU-SP-26AWG-2P 2*2*26AWG 2*2*0.14 5.9  41.0
HRMCU-SP-26AWG-3P 3*2*26AWG 3*2*0.14 6.0  50.0
HRMCU-SP-26AWG-4P 4*2*26AWG 4*2*0.14 6.5  56.0
HRMCU-SP-26AWG-5P 5*2*26AWG 5*2*0.14 6.9  73.0
HRMCU-SP-26AWG-6P 6*2*26AWG 6*2*0.14 7.3  87.0
HRMCU-SP-26AWG-10P 10*2*26AWG 10*2*0.14 9.0  115.0
HRMCU-SP-26AWG-12P 12*2*26AWG 12*2*0.14 9.3  145.0
HRMCU-SP-26AWG-14P 14*2*26AWG 14*2*0.14 9.8  151.0
HRMCU-SP-26AWG-16P 16*2*26AWG 16*2*0.14 10.4  158.0
HRMCU-SP-26AWG-20P 20*2*26AWG 20*2*0.14 11.5  188.0
HRMCU-SP-26AWG-25P 25*2*26AWG 25*2*0.14 12.9  241.0
HRMCU-SP-26AWG-30P 30*2*26AWG 30*2*0.14 13.5  275.0
HRMCU-SP-24AWG-2P 2*2*24AWG 2*2*0.25 7.3  56.0
HRMCU-SP-24AWG-3P 3*2*24AWG 3*2*0.25 7.5  68.0
HRMCU-SP-24AWG-4P 4*2*24AWG 4*2*0.25 7.9  85.0
HRMCU-SP-24AWG-6P 6*2*24AWG 6*2*0.25 8.8  120.0
HRMCU-SP-24AWG-8P 8*2*24AWG 8*2*0.25 10.6  135.0
HRMCU-SP-24AWG-10P 10*2*24AWG 10*2*0.25 11.4  162.0
HRMCU-SP-24AWG-12P 12*2*24AWG 12*2*0.25 11.8  196.0
HRMCU-SP-24AWG-16P 16*2*24AWG 16*2*0.25 12.8  243.0
HRMCU-SP-24AWG-25P 25*2*24AWG 25*2*0.25 16.5  347.0
HRMCU-SP-20AWG-2P 2*2*20AWG 2*2*0.5 8.9  96.0
HRMCU-SP-20AWG-3P 3*2*20AWG 3*2*0.5 9.0  132.0
HRMCU-SP-20AWG-4P 4*2*20AWG 4*2*0.5 9.7  150.0
HRMCU-SP-20AWG-5P 6*2*20AWG 6*2*0.5 11.5  205.0
HRMCU-SP-20AWG-8P 8*2*20AWG 8*2*0.5 13.5  265.0
HRMCU-SP-20AWG-12P 12*2*20AWG 12*2*0.5 15.2  361.0
HRMCU-SP-20AWG-16P 16*2*20AWG 16*2*0.5 16.9  463.0
HRMCU-SP-18AWG-2P 2*2*18AWG 2*2*0.75 9.6  109.0
HRMCU-SP-18AWG-3P 3*2*18AWG 3*2*0.75 9.7  143.0
HRMCU-SP-18AWG-4P 4*2*18AWG 4*2*0.75 11.0  182.0
HRMCU-SP-18AWG-5P 5*2*18AWG 5*2*0.75 11.4  220.0
HRMCU-SP-18AWG-6P 6*2*18AWG 6*2*0.75 12.5  252.0
HRMCU-SP-18AWG-8P 8*2*18AWG 8*2*0.75 15.2  310.0
HRMCU-SP-18AWG-12P 12*2*18AWG 12*2*0.75 16.6  465.0
